Komplettlösung zur Bereitstellung für eine Rundtakt-Schweißanlage
Zuführstation: Bereitstellung von 4 Blechteilen mit Stufenförderern
![](/srv/dr/g/_ts_1502979834199_b1d63e5/rn_49717/args.pic/de/Stufenfoerderer_B1_620y1000.jpg)

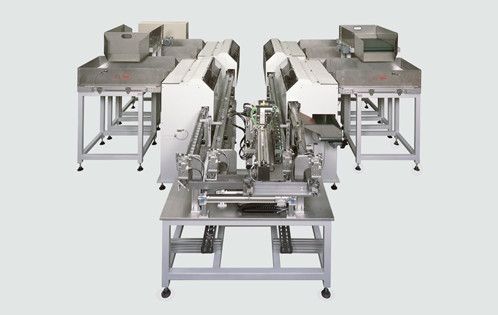

Komplettlösung, Bereitstellung 4 Blechteile
![](/srv/dr/g/_ts_1502979713054_73aaf43/rn_49719/args.pic/de/Stufenfoerderer_B2_165y_.jpg)
zuzuführende Teile
Aufgabenstellung
• vier Blechteile (siehe links)
• Teile sollen an 2 Positionen einer Rundtakt-Schweißanlage lagerichtig übergeben werden
• Leistung 12 Teile/Minute, ohne Umrüstzeiten
Umsetzung
- die vier Bunker vom Typ BBH bevorraten die Teile und befördern sie in die jeweiligen Stufenförderer
- dort erfolgt die lagerichtige Sortierung der Teile sowie der anschließende Transport mit Hilfe der dafür vorgesehenen Linearschienen
- am Ende der Linearstrecke werden die Teile seitlich vereinzelt wobei anschließend in jeder Vereinzelung unterschiedliche Teile bereit stehen
- von dort aus werden sie über ein Doppelhandling an die Rundtakt-Schweißanlage übergeben
- je nach Programmwahl werden zwei der vier Teile entnommen
- das Umrüsten beschränkt sich auf die Programmauswahl
