als Komplettlösung, autark mit SPS und Schutzumhausung
Zuführstation: 12-fach-Bereitstellung
![](/srv/dr/g/_ts_1457953469131_8d21280/rn_49676/args.pic/de/12-fach-Bereitstellung_B1_620y1000.jpg)

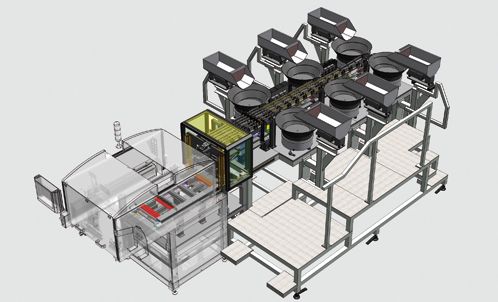

Grimm-Komplettlösung, 12-fach-Bereitstellung
![](/srv/dr/g/_ts_1457953469131_fa898d4/rn_49696/args.pic/de/12-fach-Bereitstellung_B2_165y_.jpg)
zuzuführendes Teil
Aufgabenstellung
- ein Teil (s. links)
- 12-fache lagerichtige Bereitstellung
- Leistung: 12 Teile in 2,5 Sekunden
Umsetzung
- 6 Nachfüllbunker, 6 Wendelförderer, 6 Linearschienen und eine 12-fach-Bereitstellung
- in den Wendelförderern werden die Teile lagerichtig sortiert und jeweils einer anschließenden Staustrecke (Linearschiene) übergeben
- am Ende der Linearschiene werden die Teile vereinzelt (6 Stück) und anschließend den Fallschächten übergeben
- 6 Teile werden am Ende der Fallschächte wieder in horizontale Lage geschwenkt und auf einem Taktband abgelegt
- die Sechsfach-Vereinzelung verfährt und weitere 6 Teile werden auf dem Taktband abgelegt
- das Taktband verfährt schließlich mit einer Reihe von 12 Teilen
- am Ende des Taktbandes liegen alle 2,5 Sekunden 12 Teile zur Abnahme bereit
