Zuführstation: Stapelvorrichtung für 2 Teile

als Komplettlösung mit SPS und Schutzumhausung

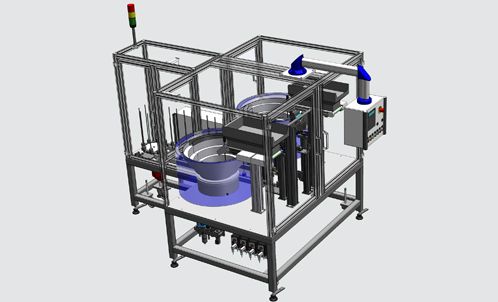

Grimm-Komplettlösung, Stapelvorrichtung
zuzuführende Teile

 Aufgabenstellung
  • zwei Teile (s. links)
  • beide Teile sollen abwechselnd auf einer Stange gestapelt werden
  • Leistung: 13 Takte/ Minute
Umsetzung
  • 2 Nachfüllbunker, 2 Wendelförderer, 2 Linearschienen und ein Umlaufsystem (Magazinierung)
  • Ausrichtung beider Teile im Wendelförderer
  • lagerichtige Zuführung durch die Linearschienen in je ein ruhendes Endstück
  • ein Handling platziert Teil 1 auf der Stange (Magazin)
  • zeitgleich greift ein zweites Handling Teil 2 aus dem ruhenden Endstück und setzt dieses ebenfalls auf der Stange (Magazin) ab
  • beide Teile werden auf diese Weise abwechselnd gestapelt (ca. 24 Teile pro Magazin)
  • sobald ein Magazin voll bestückt ist, wird das nächste bereitgestellt und fixiert. Hierzu ist eine Taktkette mit 40 Magazinen integriert.
  • befüllte Stangen (Magazine) werden von einer Bedienperson entnommen
